Mikuni advises not to tilt the carburettors more than 15°-20°
- Maila oss via vårat kontaktformulär, vi svarar snabbt!
Beskrivning
Art.nr: 001-016stm

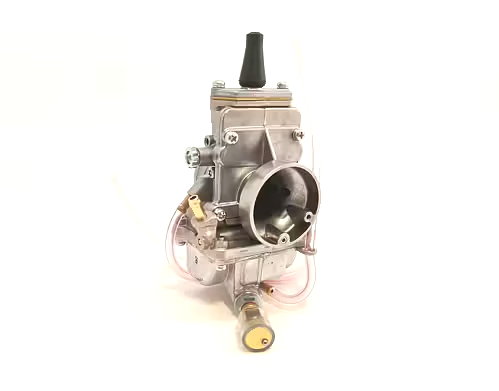

TM24-9+ med ställbart munstycke
Plus-förgasaren skiljer sig från den vanliga TM24-9:an genom att den är försedd med ställbart huvudmunstycke.

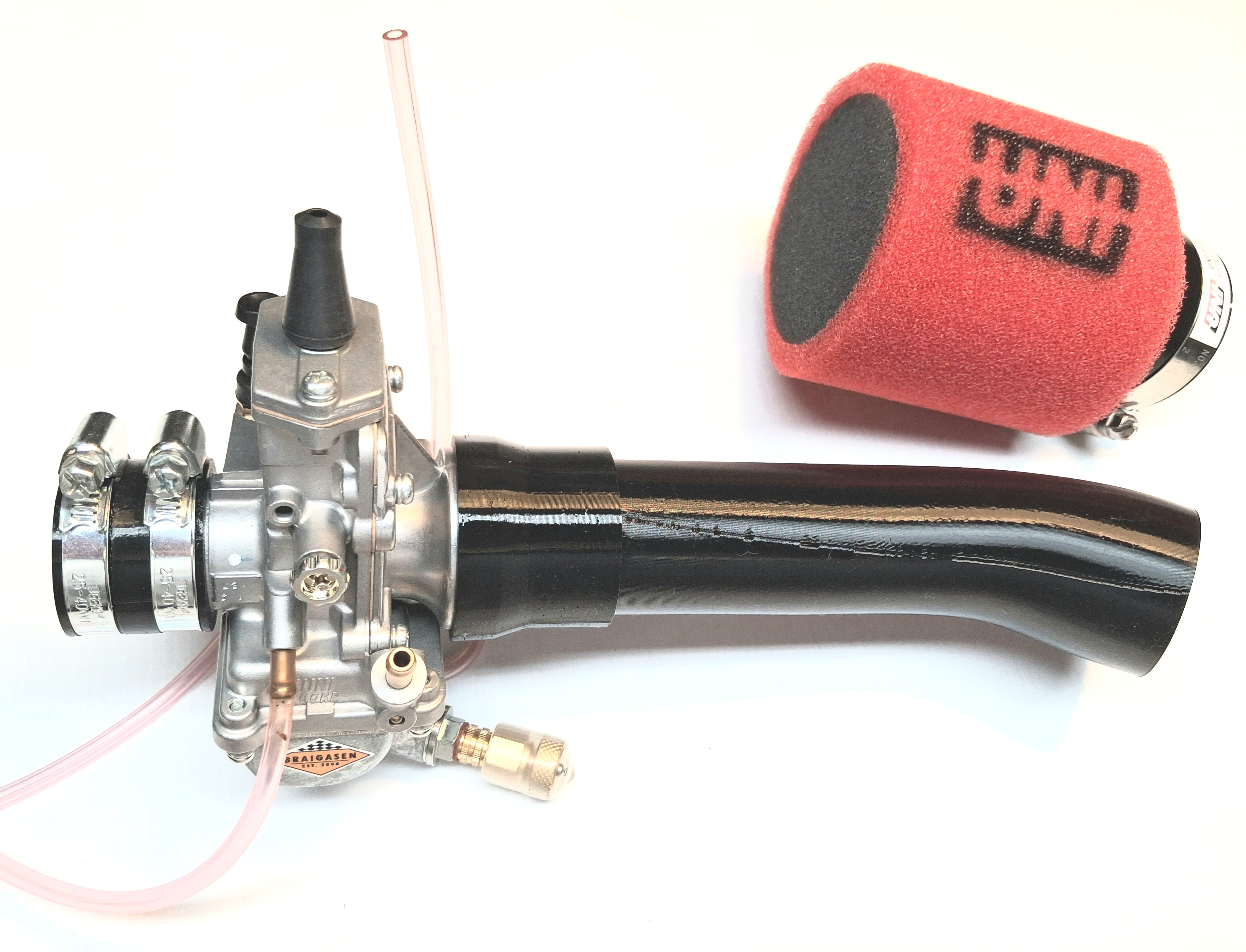

Bild 3 visar zun-kit5 ett komplett kit för Zündapp Supertherm med 517-ram
Huvudmunstycke: Ställbart (stm-002)
Lågfartsmunstycke: #15(VM22/210-strl)
Trottelnål: 5N14(J8-)
Nålmunstycke: Q0(454-strl)
Trottel: 3.0(832-30005-skärning)
Nålventil: 2.5(VM24/557-strl)
Luftmunstycke: 0.5 (fast)
Obs! Dräneringsslangen måste gå genom flottörhusets ögla och peka uppåt. Slangen fungerar i detta läge som bränslenivåmätare.
Fysiska mått
Anslutning mot motor: 31 mm
Ytterdia mot luftburk: 44 mm
Totallängd: 75 mm (det ställbara ej medräknat)
Från centrum till högsta punkt: 60 mm
Från centrum till lägsta punkt: 58 mm
Tomgångsskruv: vänster sida
Flottörhöjd: 21 mm.
Luftskruv: 1.25 varv
Det ställbara munstycket till TM24 har ett flödesspann motsvarande mikuni hex (4/042) strl #0 tom #350. Approximativa värden nedan:
Låt det transparenta vibrationsskyddet sitta. Det förhindrar att justerskruven skruvar ut sig pga vibrationer. Det går alldeles utmärkt att ställa in skruven med skyddet på.
Plus-förgasaren skiljer sig från den vanliga TM24-9:an genom att den är försedd med ställbart huvudmunstycke.
Bild 3 visar zun-kit5 ett komplett kit för Zündapp Supertherm med 517-ram
Huvudmunstycke: Ställbart (stm-002)
Lågfartsmunstycke: #15(VM22/210-strl)
Trottelnål: 5N14(J8-)
Nålmunstycke: Q0(454-strl)
Trottel: 3.0(832-30005-skärning)
Nålventil: 2.5(VM24/557-strl)
Luftmunstycke: 0.5 (fast)
Obs! Dräneringsslangen måste gå genom flottörhusets ögla och peka uppåt. Slangen fungerar i detta läge som bränslenivåmätare.
Fysiska mått
Anslutning mot motor: 31 mm
Ytterdia mot luftburk: 44 mm
Totallängd: 75 mm (det ställbara ej medräknat)
Från centrum till högsta punkt: 60 mm
Från centrum till lägsta punkt: 58 mm
Tomgångsskruv: vänster sida
Flottörhöjd: 21 mm.
Luftskruv: 1.25 varv
Det ställbara munstycket till TM24 har ett flödesspann motsvarande mikuni hex (4/042) strl #0 tom #350. Approximativa värden nedan:
- 1/2 = #110
- 1 = #170
- 1 1/2 = #250
- 2 = #350
Låt det transparenta vibrationsskyddet sitta. Det förhindrar att justerskruven skruvar ut sig pga vibrationer. Det går alldeles utmärkt att ställa in skruven med skyddet på.
