Beskrivning
Art.nr: 001-402

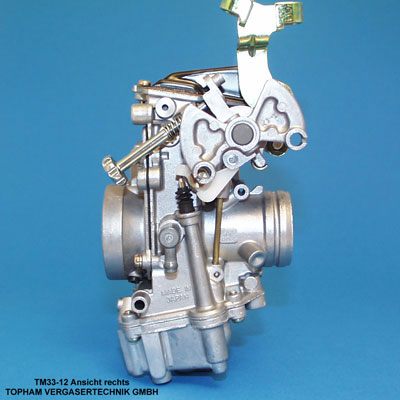

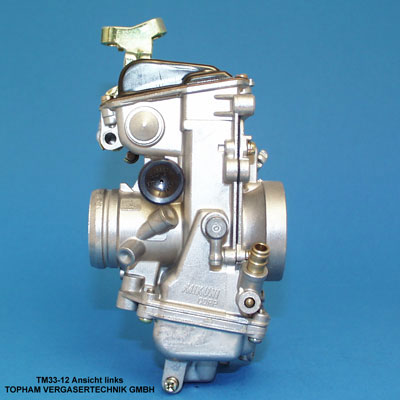

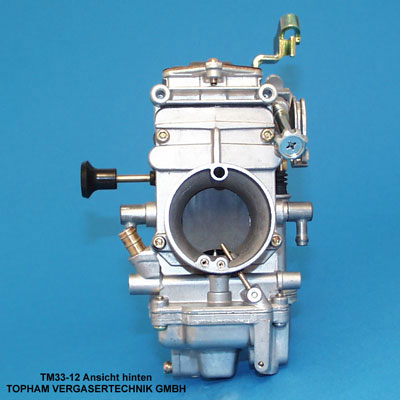

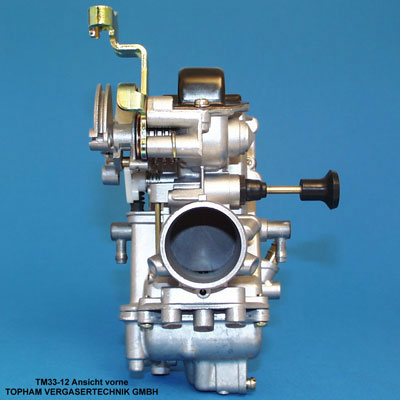

TM33-12
Bestyckad från leverantör (typ av munstycke inom parentes)
Huvudmunstycke: #127.5(N100.604-strl) Lågfartsmunstycke: #37.5(VM28/486-strl)
A/P-munstycke #30(TM29/24-strl)
Trottelnål: 5FP96(J8-)
Nålmunstycke: P8(640-strl)
Trottel: 1.5(832-38007-skärning)
Nålventil: 1.8(N133.200-strl)
Luftmunstycken: MAJ 0.7 / PAJ 1.1(BS30/97-strl)
Fysiska mått
Ytterdia mot motor: 40 mm
Ytterdia mot luftburk: 50 mm
Totallängd: 94 mm
Från centrum till högsta punkt: 117 mm
Från centrum till lägsta punkt: 78 mm
Tomgångsskruv: höger sida
Flottörhöjd: 14 mm
Bränsleskruv: 1.25 varv
Bestyckad från leverantör (typ av munstycke inom parentes)
Huvudmunstycke: #127.5(N100.604-strl) Lågfartsmunstycke: #37.5(VM28/486-strl)
A/P-munstycke #30(TM29/24-strl)
Trottelnål: 5FP96(J8-)
Nålmunstycke: P8(640-strl)
Trottel: 1.5(832-38007-skärning)
Nålventil: 1.8(N133.200-strl)
Luftmunstycken: MAJ 0.7 / PAJ 1.1(BS30/97-strl)
Fysiska mått
Ytterdia mot motor: 40 mm
Ytterdia mot luftburk: 50 mm
Totallängd: 94 mm
Från centrum till högsta punkt: 117 mm
Från centrum till lägsta punkt: 78 mm
Tomgångsskruv: höger sida
Flottörhöjd: 14 mm
Bränsleskruv: 1.25 varv
Filer och media
 | Exploded view TM33-12 (välj sida 23) |
