Beskrivning
Art.nr: 001-549

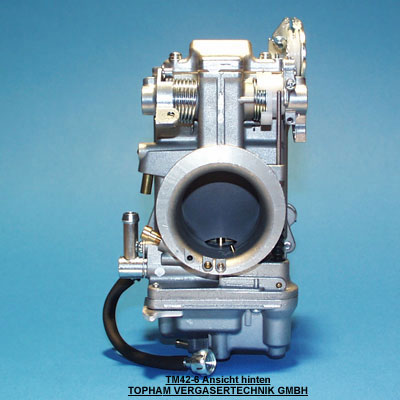

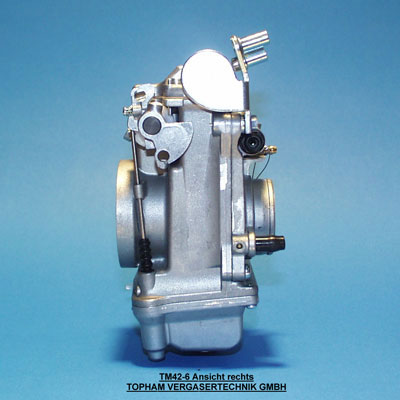

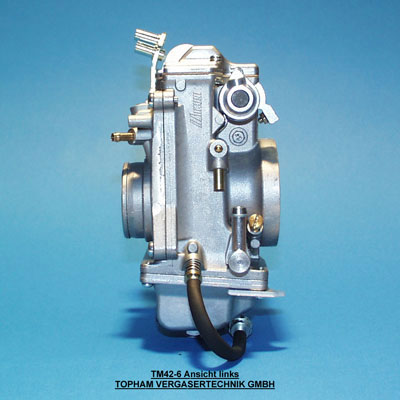

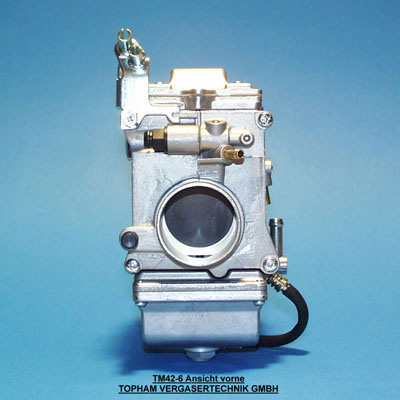

TM42-6
Denna förgasare går även under namnet HSR42
Bestyckad från leverantör (typ av munstycke inom parentes)
Huvudmunstycke: #160(N100.604-strl)
Lågfartsmunstycke: #25(VM28/486-strl)
A/P-munstycke #70(TM36/43-strl)
Trottelnål: 8DDY1-97(J8-)
Nålmunstycke: Y6(723-strl)
Trottel: 3.0(TM42/08-skärning)
Nålventil: 4.2(786-27001-strl)
Luftmunstycke: blockerat (BS30/97-strl)
Choke-munstycke: fast
Fysiska mått
Ytterdia mot motor: 46 mm
Ytterdia mot luftburk: 65 mm
Totallängd: 90 mm
Från centrum till högsta punkt: 108 mm
Från centrum till lägsta punkt: 82 mm
Tomgångsskruv: vänster sida
Flottörhöjd: 18 mm
Luftskruv: 1.5 varv
Förgasaren levereras med knappchoke
Denna förgasare går även under namnet HSR42
Bestyckad från leverantör (typ av munstycke inom parentes)
Huvudmunstycke: #160(N100.604-strl)
Lågfartsmunstycke: #25(VM28/486-strl)
A/P-munstycke #70(TM36/43-strl)
Trottelnål: 8DDY1-97(J8-)
Nålmunstycke: Y6(723-strl)
Trottel: 3.0(TM42/08-skärning)
Nålventil: 4.2(786-27001-strl)
Luftmunstycke: blockerat (BS30/97-strl)
Choke-munstycke: fast
Fysiska mått
Ytterdia mot motor: 46 mm
Ytterdia mot luftburk: 65 mm
Totallängd: 90 mm
Från centrum till högsta punkt: 108 mm
Från centrum till lägsta punkt: 82 mm
Tomgångsskruv: vänster sida
Flottörhöjd: 18 mm
Luftskruv: 1.5 varv
Förgasaren levereras med knappchoke
