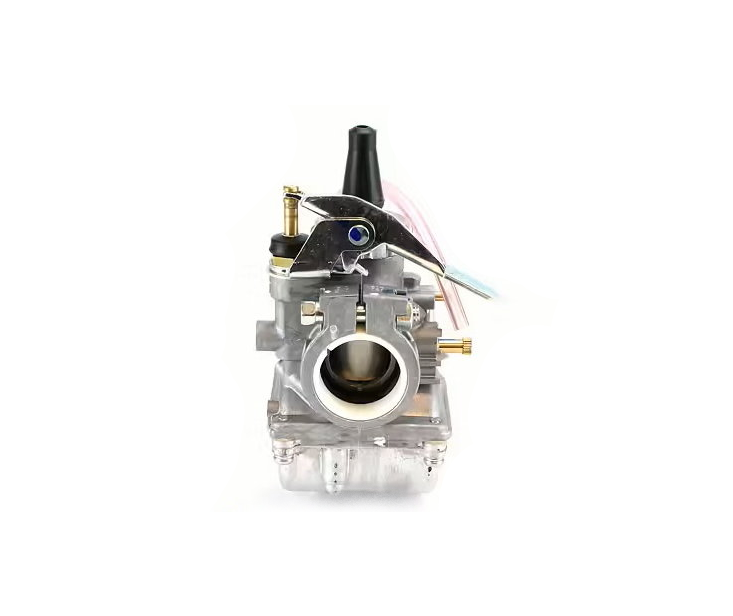

VM20-151

VM20-151

Bestyckning
Huvudmunstycke: #65(4/042-strl)
Lågfartsmunstycke: #30(VM22/210-strl)
Trottelnål: 4DH11(J8-)
Nålmunstycke: O6(145-strl)
Trottel: 2.5(VM20/565-skärning)
Nålventil: 1.5(VM15/172-strl)
Luftmunstycke: fast

Fysiska mått
Anslutningsmått mot motor: 26 mm (klämfäste)
Ytterdia mot luftburk: 35 mm
Totallängd: 67 mm
Från centrum till högsta punkt: 60 mm
Från centrum till lägsta punkt: 55 mm
Tomgångsskruv: vänster sida
Flottörhöjd: 22 mm.
Luftskruv: 1.5 varv


Mått
Längd (totalt): 37mm
Utskjutande längd 28mm
YD: 65mm
Fri flödesdia: 32mm
Anslutningsdia: 35mm

Mått filter
Totallängd 85mm
Bygger 70mm från förgasare
Minsta filterdiameter 51mm
Största filterdiameter 74mm

Ett passande insug till Zündapp hittar du här Zündapp insug - VM20-151

Mikuni advises not to tilt the carburettors more than 15°-20°
